使用ICP®傳感器時，在獲取低頻信息時必須考慮兩個因素。它們是：

　　1、傳感器的放電時間常數特性(每個傳感器特有的固定值)。

　　2、信號調理器中使用的耦合電路的時間常數。(如果使用直流耦合，則只需要考慮#1)。

　　重要的是，用戶容易理解這兩個因素以避免潛在的問題。

　　傳感器放電時間常數

　　放電時間常數是低頻限制中更重要的因素，因?yàn)樗怯脩魺o(wú)法控制的頻率限制。

　　考慮前面圖6中所示的ICP®傳感器。雖然傳感元件在各種類型(和范圍)的壓力，力和加速度傳感器的物理配置上會有很大差異，但基本操作理論對所有人來說都是相似的。當感應元件在t = t時由階躍函數被測量(壓力，力或加速度)作用時，產生與該機械輸入成線性比例的電荷量Δq。

　　在石英ICP®傳感器中，此電荷累積在總電容Ctotal中，其中包括傳感元件的電容，放大器輸入電容，測距電容和任何額外的雜散電容。(注意：測量電容器與電阻器并聯，用于降低電壓靈敏度，但未顯示。)結果是根據靜電定律的電壓：ΔV=Δq/ Ctotal。然后通過MOSFET電壓放大器放大該電壓，以確定傳感器的***終靈敏度。根據該等式，電容越小，電壓靈敏度越大。雖然這是真的，但是存在一個實際限制，其中較低的電容不會顯著增加信噪比。

　　在陶瓷ICP®傳感器中，晶體電荷通常由集成電荷放大器直接使用。在這種情況下，只有反饋電容(位于放大器的輸入和輸出之間)決定了電壓輸出，從而決定了傳感器的靈敏度。

　　雖然石英和陶瓷傳感器的工作原理略有不同，但原理圖(圖6)表明兩種類型的傳感器基本上都是電阻 - 電容(RC)電路。

　　在階躍輸入之后，電荷立即開始通過電阻器(R)消散并遵循等式的基本RC放電曲線：

　　q = Qe -t / RC(等式8)

　　其中：q =瞬時充電(pC)

　　Q =初始量充電(pC)

　　R =偏置(或反饋)電阻值(歐姆)

　　C =總(或反饋)電容(pF)

　　t = t0(秒)后的任何時間

　　e =自然對數的基數(2.718)

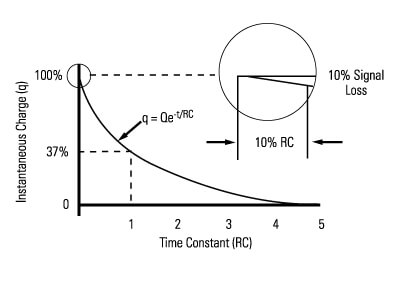

　　該等式如圖14所示。請注意，來自ICP®傳感器的輸出電壓信號不會如下所示為零，而是基于8至10 VDC放大器偏置。

　　圖14：特征放電曲線

　　R乘以C的乘積是傳感器的放電時間常數(DTC)(以秒為單位)，并在每個ICP®傳感器提供的校準信息中指定。由于電容固定增益并且對于特定傳感器是恒定的，因此電阻器用于設置時間常數。放電時間常數的典型值范圍從小于1秒到高達2000秒。

　　DTC對低頻響應的影響

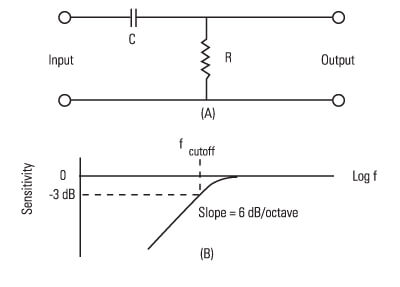

　　ICP®傳感器的放電時間常數建立了類似于一階高通RC濾波器的低頻響應，如圖15A所示。圖15B是低頻響應的波特圖。

　　圖15：ICP®傳感器的傳輸特性

　　該濾波特性對于排出由轉換機構上的熱效應產生的低頻信號是有用的。如果允許通過，則可能導致漂移，或者在嚴重情況下，會使放大器飽和。

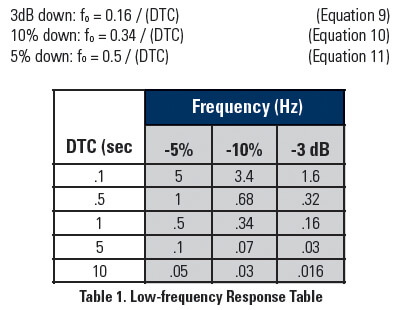

　　理論下角或頻率由以下關系確定，其中DTC等于傳感器放電時間常數(以秒為單位)。見表1。

　　DTC對長時間波形的影響

　　通常需要測量持續百分之幾的傳感器時間常數的各種被測量的階梯函數或方波，特別是在靜態校準壓力和力傳感器時。

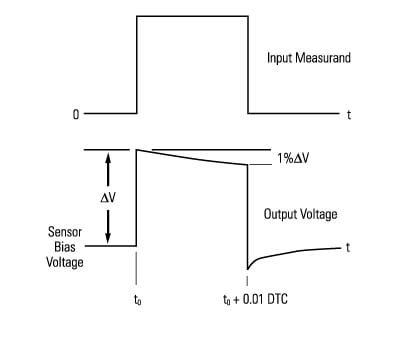

　　以下是此類測量的重要指南：輸出信號丟失量和經過時間占DTC的百分比，與DTC的約10%具有一對一的對應關系。圖16顯示了方波輸入的輸出電壓與時間的關系。(為了獲得準確的讀數，DC耦合信號調節器和讀數儀器。)

　　圖16：步驟功能響應

　　在時間t = t0，將步驟測量值(psi或lb.)施加到傳感器并允許保持1%的DTC，此時它被突然移除。對應于該輸入的輸出電壓變化ΔV立即加到傳感器偏置電壓上，并在t> t0時開始放電。當t = t0 +(0.01 DTC)時，信號電平降低了ΔV的1%。這種關系僅與DTC的約10%成線性關系。(即，如果在t = 0.1 DTC時移除被測量，則輸出信號將放電約ΔV的10%。)

　　在1 DTC之后，63%的信號將放電。在5個DTC之后，輸出信號基本上放電，并且僅保留傳感器偏置電壓電平。

　　在移除被測量后，輸出信號將低于傳感器偏置電壓，其放電量與放電量相同。然后，它將朝向傳感器偏置電壓電平充電，直到達到穩定狀態。

　　對于至少1%的測量精度，放電時間常數應至少為方波事件持續時間的100倍，半斜坡持續時間的50倍和半正弦脈沖持續時間的25倍。更長的時間常數將提高測量精度。

　　耦合對低頻響應的影響

　　如前所述，如果恒流信號調節器(如圖5所示)是直流耦合的，則系統的低頻響應僅由傳感器DTC確定。然而，由于許多信號調節器是交流耦合的，因此總耦合DTC可能是低頻測量的限制因素。

　　例如，圖7顯示了通過10μF耦合電容(內置于許多恒流信號調節器中)的典型交流耦合。假設讀出儀器(未顯示)上的輸入阻抗為1兆歐，則耦合時間常數簡單等于R乘以C ，或10秒。(這也假設傳感器輸出阻抗<100歐姆。)作為一般規則，保持耦合時間至少比傳感器時間常數大10倍。

　　在獲取低頻測量時，低輸入阻抗錄音機和其他儀器將顯著降低耦合時間常數。對于這種情況，請使用包含直流耦合或緩沖輸出的信號調理器。
