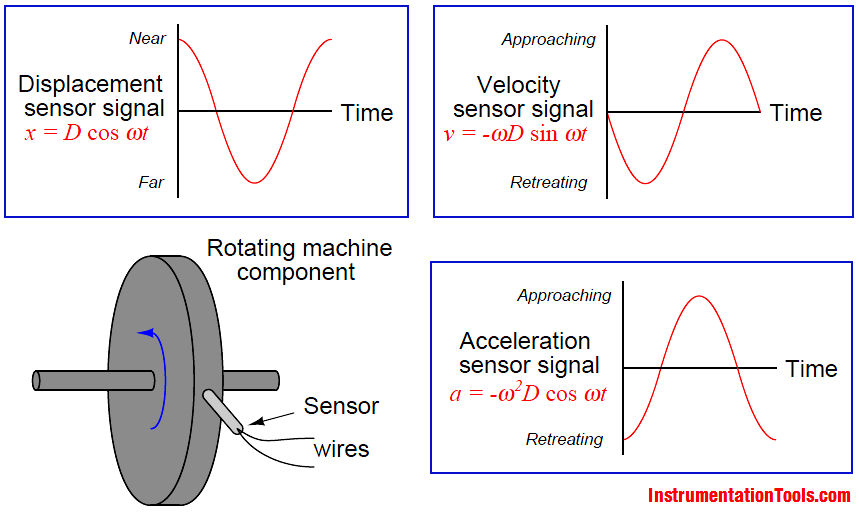

用于測量振動的傳感器有三種基本類型：位移，速度和加速度。

　　位移傳感器測量機器旋轉元件與其固定外殼(框架)之間距離的變化。位移傳感器以探針的形式出現，該探針穿入機器框架中鉆出并輕敲的孔中，位于旋轉軸表面的正上方。相比之下，速度和加速度傳感器測量傳感器所連接的任何元件的速度或加速度，這通常是機架的一些外部部件。

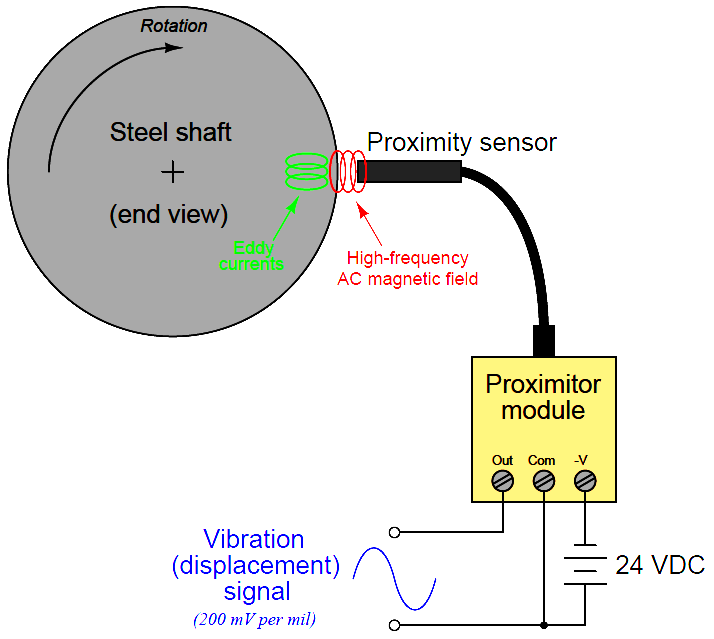

　　分享由Bently-Nevada公司制造的位移傳感器的設計使用電磁渦流技術來感測探針尖端和旋轉機器軸之間的距離。傳感器本身是一個封裝的線圈，通過高頻交流電(AC)供電。由線圈產生的磁場在機器的金屬軸中感應出渦流，好像金屬件是變壓器的短路次級線圈(探頭的線圈作為變壓器初級繞組)。軸越靠近傳感器尖端越近，軸與傳感器線圈之間的磁耦合越緊密，渦流越強。

　　提供傳感器線圈的激勵信號的高頻振蕩器電路由感應的渦流加載。因此，振蕩器的負載直接表明探頭尖端與金屬軸的接近程度。這與金屬探測器的操作沒有什么不同：通過由渦流感應引起的負載程度來測量線圈與任何金屬物體的接近度。

　　在Bently-Nevada設計中，提供傳感器線圈激勵的振蕩器電路稱為前置器。前置器模塊由外部DC電源供電，并通過同軸電纜驅動傳感器線圈?？拷饘佥S的是由接近器模塊輸出的直流電壓表示的，其中200毫伏/密耳(1密耳= 1/1000英寸)的運動是標準校準。

　　分享由于前置器的輸出電壓是探頭尖端與軸表面之間距離的直接表示，因此“靜音”信號(無振動)將是純直流電壓。探頭由技術人員調整，使得該靜態電壓位于接收器的輸出電壓范圍限制之間。軸的任何振動都會導致前置器的輸出電壓以精確的步長變化。例如，28.67Hz的軸振動將使得前端輸出信號為28.67Hz波形疊加在由初始探頭/軸間隙設定的DC“偏置”電壓上。

　　連接到此輸出信號的示波器將顯示軸振動的直接表示，如在探頭軸上測量的那樣。實際上，任何能夠分析由接近器輸出的電壓信號的電子測試設備都可用于分析機器的振動：示波器，頻譜分析儀，峰值指示電壓表，RMS指示電壓表等。

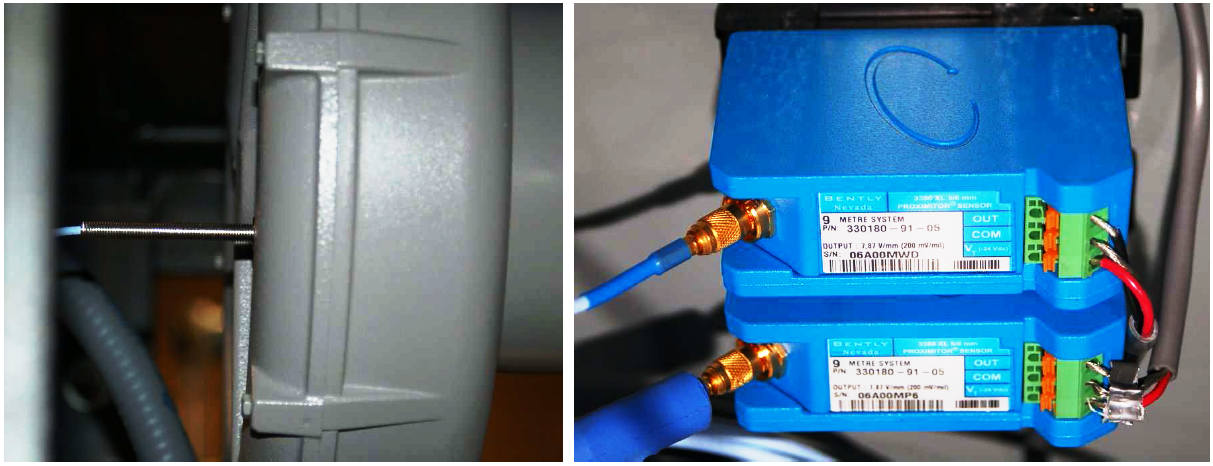

　　這里顯示了Bently-Nevada位移傳感器(感應“環形”空氣壓縮機上的軸向振動)和兩個前置器模塊的照片：

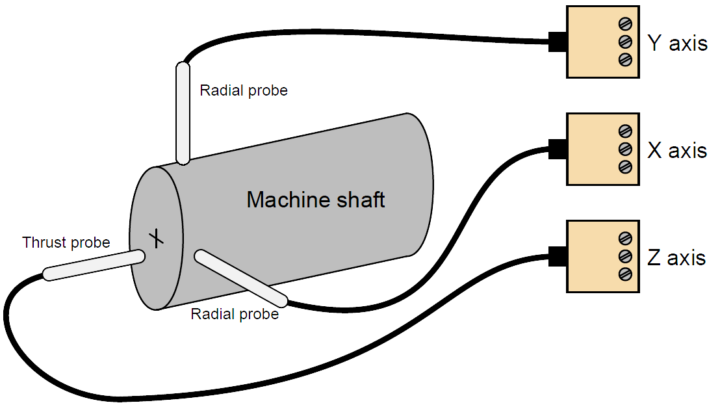

　　分享通常在機器軸的末端布置一組三個位移探針以測量振動：兩個徑向探針和一個軸向(或推力)探針。這種三軸探頭配置的目的是測量所有三個維度的軸振動(和/或軸位移)：

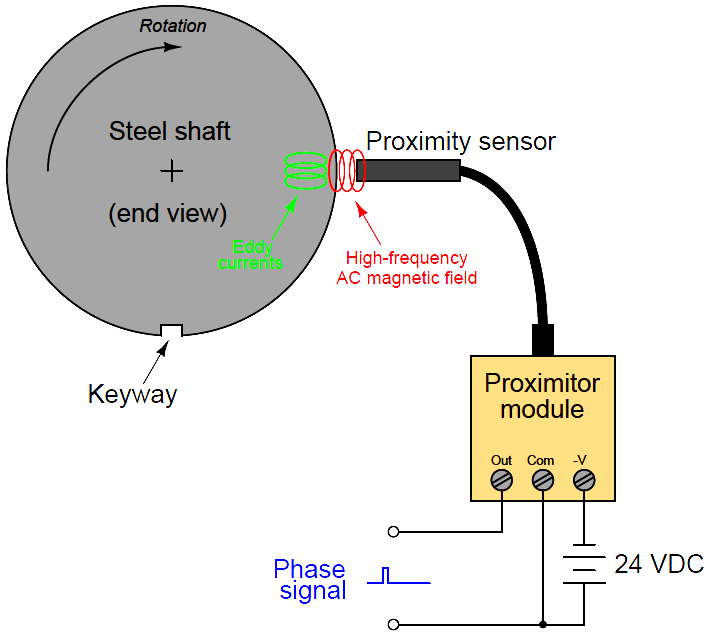

　　分享通常看到一個相位參考探針安裝在機器軸上，其定位方式使得它檢測軸上的鍵槽或其他不規則特征的周期性通過。“keyphasor”信號將由每轉一個大脈沖組成：

　　分享鍵相信號的目的是雙重的：在機器的旋轉中提供參考點以將其他振動信號與其相關聯，并提供測量軸速度的簡單方法。脈沖的時間位置表示軸位置，而該脈沖信號的頻率表示軸速度。

　　例如，如果其中一個徑向位移傳感器指示與軸旋轉頻率相同的高振動(即軸在一個方向上彎曲，就像香蕉在其長軸上旋轉一樣)，則振動的正弦峰值之間的相移并且相位參考脈沖將向維護機械師指示機器不平衡的地方。這與用于測量汽車輪胎和車輪組件不平衡的自動輪胎平衡機沒有什么不同：機器必須有一些方法向操作人員指示應該放置平衡重的位置，而不僅僅是輪胎的不平衡程度。 。在機器振動監測設備的情況下，
