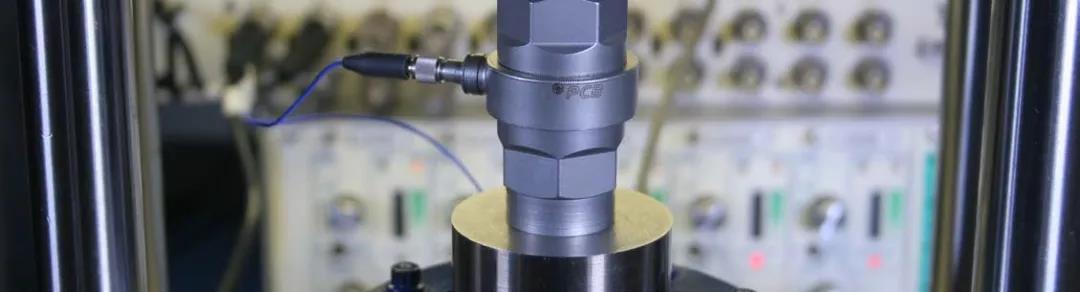

PCB®壓電型石英力環在循環荷載應用中輸出高完整性信號，具有極高的剛度和精度，非常適合用于測量微秒時間事件，如金屬成型設備(卷曲、彎曲、立柱或壓印)、跌落測試，以及產品測試等應用。

　　所有的PCB®壓電型力環中都含有石英晶體傳感元件。石英是***穩定的壓電材料之一，其硬度是鋼的十倍。傳感器內部石英元件已經預加載，因而在高頻處可以實時輸出。在多級傳感器裝配中，內部元件精確對齊，預加載和激光焊接一起保證氣密封裝。

　　每個PCB®力傳感器都符合NIST(美*********標準協會)校準，每個序列號都提供單***的校準證書。校準規程參照ANSI(美*********標準協會)和ISA(美***儀器學會)推薦的指南。 PCB®的力傳感器符合ISO 17025和ANSI/NCSL Z540-1標準。

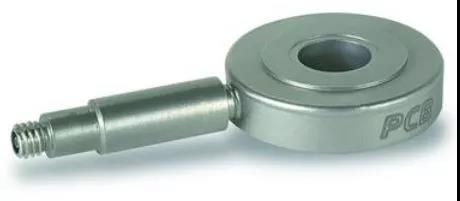

　　全新超薄款I(lǐng)CP®力環201A76

　　厚度僅5.08 mm，超薄結構

　　可安裝在各類沖壓底板上用于力監控

　　● 壓力量程 22.24 kN

　　● 頻率范圍0.0003 Hz-90000 Hz

　　● 不銹鋼外殼，激光焊接氣密封裝

　　● 穩定的石英元件，具有極高的剛度和精度

　　非常適用于測量微秒時間事件，如金屬成型設備(卷曲、彎曲、立柱或壓印)、跌落測試，以及產品測試等應用。超薄結構可安裝在各型的沖壓底板上用于力監控。

　　ICP®特性

　　● 適合嚴苛的環境--低阻抗輸出和固態氣密結構使ICP®力傳感器適合在嚴苛的工廠環境下進行連續、無人值守的力監控。

　　● 單通道成本低--一個ICP®傳感器系統每通道成本大大低于標準的電荷型，這是因?yàn)樗鼈兛梢允褂猛S電纜操作而無需配套昂貴的電荷放大器和低噪聲電纜。

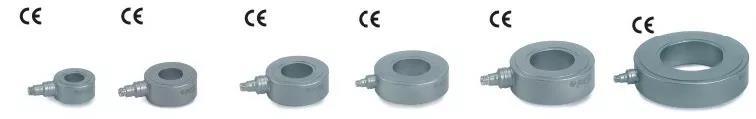

　　多種型號，覆蓋量程:10磅-10萬磅(44.5 N至444.8 kN)

　　ICP®力傳感器從內部的壓電晶體產生靜電電荷，而內置的MOSFET微電子放大器將高阻抗電荷轉換成低阻抗的電壓信號。這種內部電路需要一個單***的恒流源供電。低阻抗電壓輸出允許使用標準同軸或多芯電纜操作，而不會造成信號衰減。

　　主要應用：

　　● 卷邊，沖壓和擠壓監測

　　● 機械安裝作用力

　　● 機械阻抗測試

　　● 材料測試

　　● 壓片機和沖床

　　● 軋輥銑床

　　● 力平衡

　　● 力限振動

　　技術提示：

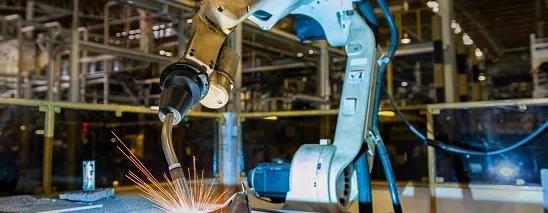

　　對于較長持續時間的事件，PCB®推薦使用DC耦合或具有延長放電時間常數的信號適調儀來改善用于校準目的和更慢事件(例如過程監測應用)使用傳感器的低頻衰減。
